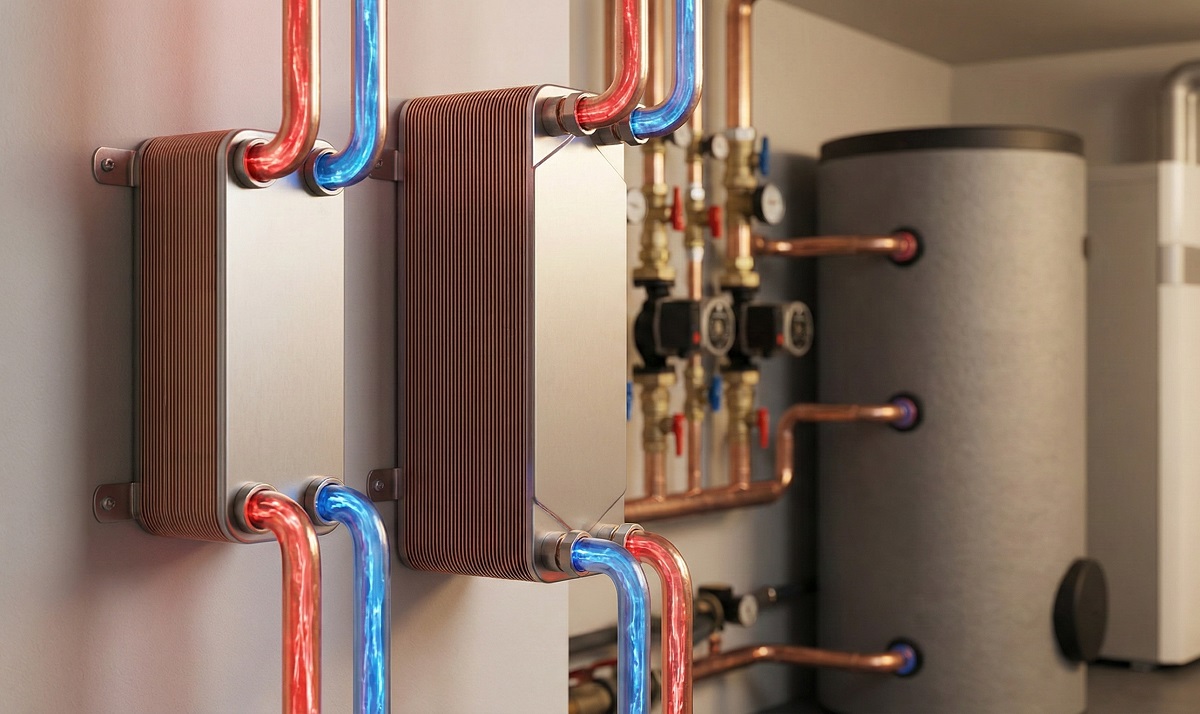

Dobór odpowiedniego wymiennika ciepła to jeden z kluczowych momentów podczas projektowania lub modernizacji instalacji grzewczej. Niezależnie od tego, czy łączymy układ otwarty z zamkniętym przy kotle na paliwo stałe, podłączamy kominek z płaszczem wodnym, czy też integrujemy nowoczesną pompę ciepła z istniejącą instalacją, wymiennik płytowy stanowi serce całego systemu. Wśród instalatorów i inwestorów od lat toczy się jednak dyskusja: czy lepiej dobrać wymiennik „na styk”, idealnie pod moc źródła, czy może warto go przewymiarować, dodając kilkanaście lub kilkadziesiąt płyt więcej?

Wokół tego tematu narosło wiele mitów. Czasami słyszymy, że „większy zawsze znaczy lepszy”, innym razem pojawiają się obawy, że zbyt duży wymiennik zakłóci pracę pomp obiegowych lub doprowadzi do szybkiego zakamienienia instalacji. W tym artykule rozkładamy na czynniki pierwsze fizykę przepływów, termodynamikę oraz aspekty ekonomiczne. Dowiesz się, kiedy dopłata do większej powierzchni wymiany ciepła jest inwestycją, która zwróci się z nawiązką, a kiedy może okazać się kosztownym i problematycznym błędem.

Co w praktyce oznacza „przewymiarowanie” wymiennika płytowego?

Aby zrozumieć, czym jest przewymiarowanie, musimy najpierw spojrzeć na budowę samego urządzenia. Płytowy wymiennik ciepła składa się z ułożonych naprzemiennie, profilowanych stalowych płyt, pomiędzy którymi przepływają dwa niezależne czynniki (np. woda z kotła i woda z grzejników). Wymiana ciepła następuje poprzez ścianki tych płyt. Dobór wymiennika polega na wyliczeniu jego powierzchni wymiany (czyli wielkości i liczby płyt) tak, aby był w stanie przenieść określoną moc cieplną (np. 15 kW) przy zadanych temperaturach zasilania i powrotu.

Przewymiarowanie oznacza celowe zastosowanie wymiennika o powierzchni wymiany ciepła większej (zazwyczaj o 20% do nawet 50%), niż wynikałoby to ze ścisłych obliczeń matematycznych dla danego układu. W praktyce najczęściej realizuje się to poprzez zakup urządzenia z większą liczbą płyt w obrębie danego typoszeregu. Przykładowo, jeśli wyliczenia wskazują na potrzebę użycia wymiennika 30-płytowego, inwestor decyduje się na model 40- lub 50-płytowy. Zwiększenie liczby płyt powoduje powstanie dodatkowych kanałów przepływowych, co ma bezpośrednie przełożenie na to, jak układ zachowa się hydraulicznie i termicznie.

Mit 1: Większy wymiennik to zawsze lepszy wymiennik i wyższa sprawność

To jeden z najczęściej powtarzanych mitów. Wydawać by się mogło, że im większa powierzchnia, tym ciepło będzie przekazywane skuteczniej, a straty energii znikną całkowicie. Niestety, fizyka płynów jest nieco bardziej skomplikowana. Skuteczność przekazywania ciepła w wymienniku zależy nie tylko od samej powierzchni płyt, ale w ogromnej mierze od charakteru przepływu cieczy.

Aby wymiennik pracował z maksymalną wydajnością, przepływ wody przez jego kanały musi być burzliwy (turbulentny). Zawirowania cieczy sprawiają, że woda idealnie „omiata” powierzchnię płyt, efektywnie odbierając lub oddając ciepło. Gdy mocno przewymiarujemy wymiennik, dokładając bardzo dużo płyt, dzielimy strumień wody z pompy obiegowej na znacznie więcej kanałów. W efekcie prędkość przepływu w każdym pojedynczym kanale drastycznie spada. Jeśli prędkość spadnie poniżej pewnego krytycznego poziomu, przepływ zmieni się z burzliwego na laminarny (warstwowy). W przepływie laminarnym woda płynie spokojnie, a wymiana ciepła jest o wiele słabsza. Dlatego skrajne przewymiarowanie, bez dostosowania wydajności pomp obiegowych, może paradoksalnie zmniejszyć faktyczną wydajność przekazywania ciepła!

Fakt 1: Przy pompach ciepła i kotłach kondensacyjnych przewymiarowanie to konieczność

Choć skrajne przewymiarowanie może być szkodliwe, istnieje kategoria źródeł ciepła, która wprost uwielbia duże powierzchnie wymiany. Mowa o urządzeniach niskotemperaturowych, do których zaliczamy przede wszystkim pompy ciepła oraz kotły gazowe kondensacyjne. W ich przypadku zasada „nieco więcej płyt” sprawdza się znakomicie i jest wręcz zalecana przez czołowych instalatorów oraz producentów. Dlaczego tak się dzieje?

Kluczem jest tutaj parametr zwany różnicą temperatur (Delta T). Pompy ciepła osiągają najwyższą sprawność (najwyższy współczynnik COP), gdy muszą podgrzewać wodę do stosunkowo niskich temperatur, a różnica między stroną pierwotną a wtórną jest jak najmniejsza. Aby „przepchnąć” określoną moc cieplną przez wymiennik przy bardzo małej różnicy temperatur (np. na wejściu 35°C, na wyjściu 32°C), potrzebujemy potężnej powierzchni wymiany ciepła. Standardowo dobrany wymiennik stworzyłby tzw. wąskie gardło, wymuszając na pompie ciepła podniesienie temperatury zasilania, co natychmiast przełożyłoby się na wyższe zużycie prądu i wyższe rachunki. Przewymiarowany wymiennik pozwala utrzymać minimalną deltę, chroniąc portfel inwestora.

Mit 2: W przewymiarowanym wymienniku osadza się więcej kamienia kotłowego

Wielu instalatorów ostrzega, że dobór zbyt dużego wymiennika to prosta droga do jego szybkiego „zarastania” kamieniem oraz osadami z instalacji. Argumentują to faktem, że wolniejszy przepływ wody sprzyja odkładaniu się zanieczyszczeń. Twierdzenie to zawiera ziarno prawdy, ale jako ogólna reguła stanowi mit, który należy odpowiednio sprostować, biorąc pod uwagę specyfikę nowoczesnych instalacji zamkniętych i otwartych.

Zgadza się, że przepływ turbulentny ma właściwości samooczyszczające – szybki nurt „zrywa” mikroskopijne drobiny osadów z płyt. Jeśli przepływ z powodu przewymiarowania stanie się zbyt wolny, zjawisko samooczyszczania słabnie. Jednakże z drugiej strony, większy wymiennik posiada… więcej kanałów do zapchania. Zanim przewymiarowany wymiennik zarządzi kapitulację z powodu osadów, minie często znacznie więcej czasu niż w przypadku małego wymiennika, w którym zablokowanie ledwie dwóch kanałów całkowicie paraliżuje pracę układu. Prawdziwym rozwiązaniem problemu osadów nie jest dobieranie wymiennika „na styk”, lecz stosowanie odmulaczy, separatorów zanieczyszczeń z magnesem oraz odpowiednie uzdatnianie wody grzewczej (np. inhibitory korozji).

Fakt 2: Użycie glikolu lub płynów niezamarzających wymusza stosowanie większych wymienników

Współczesne instalacje grzewcze coraz częściej wykorzystują inne nośniki ciepła niż tylko czysta woda. Przykładem mogą być układy solarne (kolektory słoneczne), niektóre instalacje z pompami ciepła typu monoblok (zabezpieczenie przed zamarznięciem w razie braku prądu) czy domki letniskowe używane sporadycznie. W takich układach stosuje się roztwory glikolu propylenowego lub etylenowego. I tutaj pojawia się kluczowy fakt: instalacja z glikolem zawsze wymaga przewymiarowania wymiennika ciepła.

Woda jest absolutnie bezkonkurencyjnym nośnikiem ciepła pod względem ciepła właściwego i lepkości. Dodatek glikolu sprawia, że mieszanina staje się bardziej „gęsta” (wzrasta lepkość) i ma niższą pojemność cieplną. Oznacza to, że trudniej wymusić jej przepływ, a każdy litr takiego płynu przenosi mniej energii cieplnej niż litr wody. Jeśli zamontujemy wymiennik wyliczony idealnie dla czystej wody, po zalaniu układu glikolem urządzenie nagle okaże się o około 15-30% za słabe. Projektanci zawsze zakładają większą powierzchnię płyt, by zrekompensować słabsze właściwości termodynamiczne płynów niezamarzających.

Opory hydrauliczne układu – jak liczba płyt wpływa na pracę pomp obiegowych?

Kolejnym niezwykle ważnym technicznym aspektem doboru wymiennika jest jego wpływ na pracę pomp obiegowych i związane z tym opory hydrauliczne. Każdy element w instalacji stawia przepływającej wodzie pewien opór, który wyrażany jest najczęściej w kilopaskalach (kPa) lub metrach słupa wody (mH2O). Pompa obiegowa musi zużyć energię elektryczną, aby ten opór pokonać. Jak na to zjawisko wpływa liczba płyt w wymienniku lutowanym?

Zależność jest tutaj bardzo interesująca i korzystna dla zwolenników większych urządzeń. Zwiększenie liczby płyt przy zachowaniu tego samego rozmiaru fizycznego płyty (czyli tego samego typoszeregu) oznacza zwiększenie liczby równoległych kanałów przepływowych. Z punktu widzenia hydrauliki przypomina to dołożenie dodatkowych pasów na zatłoczonej autostradzie. Opór hydrauliczny wymiennika znacząco spada. Mniejsze opory oznaczają, że pompa obiegowa może pracować na niższym biegu, zużywając mniej energii elektrycznej (co przy dzisiejszych cenach prądu i pracy pompy 24/7 daje wymierne oszczędności roczne). Zjawisko to jednak należy kontrolować – musimy pamiętać o wspomnianym wcześniej zagrożeniu spadku prędkości przepływu poniżej progu turbulencji.

Kiedy warto wybrać więcej płyt, a kiedy zmienić rozmiar przyłączy?

Inwestorzy często stają przed dylematem: chcą większej wydajności, więc zastanawiają się, czy kupić wymiennik z większą ilością małych płyt (np. 60 płyt z przyłączami 3/4 cala), czy może przejść na większy typoszereg (np. 30 płyt z przyłączami 1 cal). To fundamentalna różnica, która decyduje o ostatecznym sukcesie działania całej kotłowni. Nie zawsze dodawanie płyt w nieskończoność ma sens fizyczny.

Zwiększanie liczby płyt jest optymalne, gdy zależy nam na zmniejszeniu oporów i poprawie skuteczności przy niezmienionym strumieniu masy (gdy przepływy wody nie są gigantyczne). Jeśli jednak budujemy dużą instalację lub rozdzielamy potężny kocioł peletowy, gdzie przez wymiennik muszą przepłynąć tysiące litrów wody na godzinę, same przyłącza (np. 3/4 cala) staną się wąskim gardłem. Prędkość wody w króćcu przyłączeniowym będzie tak wysoka, że wygeneruje hałas (szumy) i ogromne opory, niezależnie od tego, czy wymiennik ma 30 czy 80 płyt. W takiej sytuacji przewymiarowanie musi polegać na wyborze urządzenia „o rozmiar większego”, z przyłączami o średnicy np. 1″ lub 5/4″, co pozwoli na swobodny i bezproblemowy przepływ.

Ekonomia: czy dopłata do przewymiarowanego wymiennika się opłaca?

Skupmy się teraz na aspekcie finansowym, który z perspektywy ostatecznego użytkownika instalacji ma decydujące znaczenie. Zakup wymiennika ciepła to wydatek rzędu kilkuset do ponad tysiąca złotych. Ceny rosną wraz ze zwiększaniem się gabarytów i liczby płyt. Różnica w cenie między idealnie dopasowanym wymiennikiem np. 30-płytowym a przewymiarowanym modelem 50-płytowym z tej samej serii często waha się w przedziale zaledwie 150 – 300 złotych. W kontekście budowy lub modernizacji całej kotłowni, która kosztuje od kilkunastu do kilkudziesięciu tysięcy złotych, jest to ułamek procenta całkowitych kosztów.

Z drugiej strony, jakie korzyści przynosi ta stosunkowo niewielka dopłata? Zyskujemy niższe opory hydrauliczne (co przekłada się na niższe zużycie prądu przez pompy), większą elastyczność układu (wymiennik „wybaczy” nam błędy w doborze krzywej grzewczej lub dołożenie dodatkowego obwodu podłogówki w przyszłości), a w przypadku urządzeń niskotemperaturowych – gwarancję pracy ze zoptymalizowaną efektywnością energetyczną (wyższe COP). Oszczędności na samym prądzie i lepszym wykorzystaniu paliwa mogą sprawić, że różnica w cenie zwróci się już podczas pierwszego lub drugiego sezonu grzewczego.

Podsumowanie – jak zachować złoty środek?

Odpowiedź na pytanie postawione w tytule brzmi: tak, zdecydowanie warto przewymiarować wymiennik ciepła, ale należy robić to z głową i zachowaniem umiaru. Zjawisko doboru „z zapasem” jest powszechnie praktykowane przez doświadczonych instalatorów, jednak nie powinno przekraczać granic zdrowego rozsądku i praw fizyki, zwłaszcza w zakresie utrzymania turbulencji przepływu.

Oto krótkie podsumowanie złotych zasad:

1. Pompy ciepła i kotły kondensacyjne: Zawsze dobieraj wymiennik z zapasem powierzchni wymiany, celując w jak najniższą różnicę temperatur (Delta T).
2. Instalacje z glikolem: Przewymiarowanie o 20-30% to absolutny wymóg z uwagi na niższą wydajność cieplną płynów zapobiegających zamarzaniu.
3. Zapobieganie opadom: Nie przesadzaj w drugą stronę. Jeśli wybierzesz gigantyczny wymiennik do małej instalacji, woda zwolni do tego stopnia, że wymiana ciepła osłabnie, a na płytach szybciej osiądą zabrudzenia.
4. Rozmiar ma znaczenie: Pamiętaj, że dla dużych przepływów należy zwiększyć nie tylko liczbę płyt, ale przede wszystkim rozmiar króćców przyłączeniowych.

Ostatecznie, dobrze dobrany i mądrze przewymiarowany płytowy wymiennik ciepła to inwestycja w stabilność, niższe koszty eksploatacji oraz święty spokój na długie lata pracy Twojej instalacji grzewczej. Jeśli masz wątpliwości dotyczące wyliczeń dla Twojego konkretnego przypadku, zawsze warto skonsultować się ze specjalistami lub skorzystać z dedykowanych programów doboru oferowanych przez producentów.

FAQ – Najczęściej zadawane pytania

1. Co to dokładnie znaczy „przewymiarować” wymiennik płytowy?
Przewymiarowanie to celowy dobór urządzenia o większej powierzchni wymiany ciepła (zazwyczaj poprzez większą liczbę płyt) niż wynikałoby to ze ścisłych wyliczeń matematycznych dla danej mocy źródła ciepła.

2. Czy większy wymiennik ciepła zawsze oznacza wyższą sprawność instalacji?
Nie zawsze. Choć większa powierzchnia jest korzystna, skrajne przewymiarowanie może doprowadzić do zbyt wolnego przepływu wody (przepływu laminarnego), co paradoksalnie pogarsza efektywność przekazywania ciepła.

3. Dlaczego pompy ciepła i kotły kondensacyjne wymagają stosowania przewymiarowanych wymienników?
Urządzenia te pracują najefektywniej na niskich temperaturach i przy małej różnicy temperatur (Delta T) między zasilaniem a powrotem. Aby przenieść dużą moc przy małej różnicy temperatur, niezbędna jest bardzo duża powierzchnia wymiany ciepła.

4. Czy przewymiarowany wymiennik szybciej zarasta kamieniem z powodu wolniejszego przepływu?
To zależy. Zbyt wolny przepływ faktycznie osłabia efekt samooczyszczania. Jednak większy wymiennik ma więcej kanałów, więc jego całkowite „zatkanie” trwa dłużej niż małego urządzenia. Kluczowe jest stosowanie filtrów i uzdatniaczy wody.

5. Mam instalację zalaną glikolem – czy muszę dobrać większy wymiennik niż do czystej wody? Tak, jest to konieczność. Glikol ma większą lepkość i mniejszą pojemność cieplną niż woda. Zaleca się przewymiarowanie wymiennika o około 20-30% w stosunku do układów wodnych, aby skompensować te gorsze właściwości.

6. Jak większa liczba płyt w wymienniku wpływa na pracę pompy obiegowej i zużycie prądu?
Większa liczba płyt oznacza więcej równoległych kanałów dla wody, co zmniejsza opory hydrauliczne urządzenia. Dzięki temu pompa obiegowa ma lżej, może pracować na niższym biegu i zużywa mniej energii elektrycznej.

7. Kiedy lepiej wybrać wymiennik o większych przyłączach (np. 1 cal zamiast 3/4 cala), a kiedy tylko dołożyć płyt?
Dokładanie płyt ma sens, gdy chcemy zmniejszyć opory przy standardowych przepływach. Jeśli jednak mamy do czynienia z bardzo dużymi przepływami wody (np. przy dużej mocy kotła), należy wybrać większy rozmiar przyłączy, aby uniknąć szumów i „wąskiego gardła” na wejściu do wymiennika.

8. Jakie są główne ryzyka związane ze zbyt mocnym przewymiarowaniem wymiennika?
Głównym ryzykiem jest spadek prędkości przepływu czynnika poniżej progu turbulencji. Przepływ staje się wtedy „spokojny” (laminarny), co drastycznie obniża sprawność wymiany ciepła, mimo ogromnej powierzchni płyt.

9. Czy dopłata do większego wymiennika ciepła zwraca się w kosztach eksploatacji?
Zazwyczaj tak. Różnica w cenie zakupu jest często niewielka w skali całej inwestycji, a korzyści w postaci niższego zużycia prądu przez pompy i wyższej sprawności źródła ciepła (np. wyższe COP pompy ciepła) pozwalają na szybki zwrot tej dopłaty.

10. O ile procent zazwyczaj zaleca się przewymiarować wymiennik w standardowej instalacji?
W typowych instalacjach grzewczych bezpiecznym i często stosowanym „zapasem” jest przewymiarowanie powierzchni wymiany o około 20% do 30% względem wartości minimalnych wynikających z projektu.
